Бобинорезальные машины



Бобинорезальные машины применяются для продольной резки, подсчета и контроля бумаги, пленки, самоклеющихся пленок и бумаг, фольги, картона, ламината и других однослойных и многослойных материалов. Бобинорезки используются в полиграфии, производстве гибкой упаковки, бумажном производстве, на производстве пленочных материалов и в текстильной промышленности.

Основные модели бобинорезальных машин :

Бобинорезки с шириной до 1000 мм :

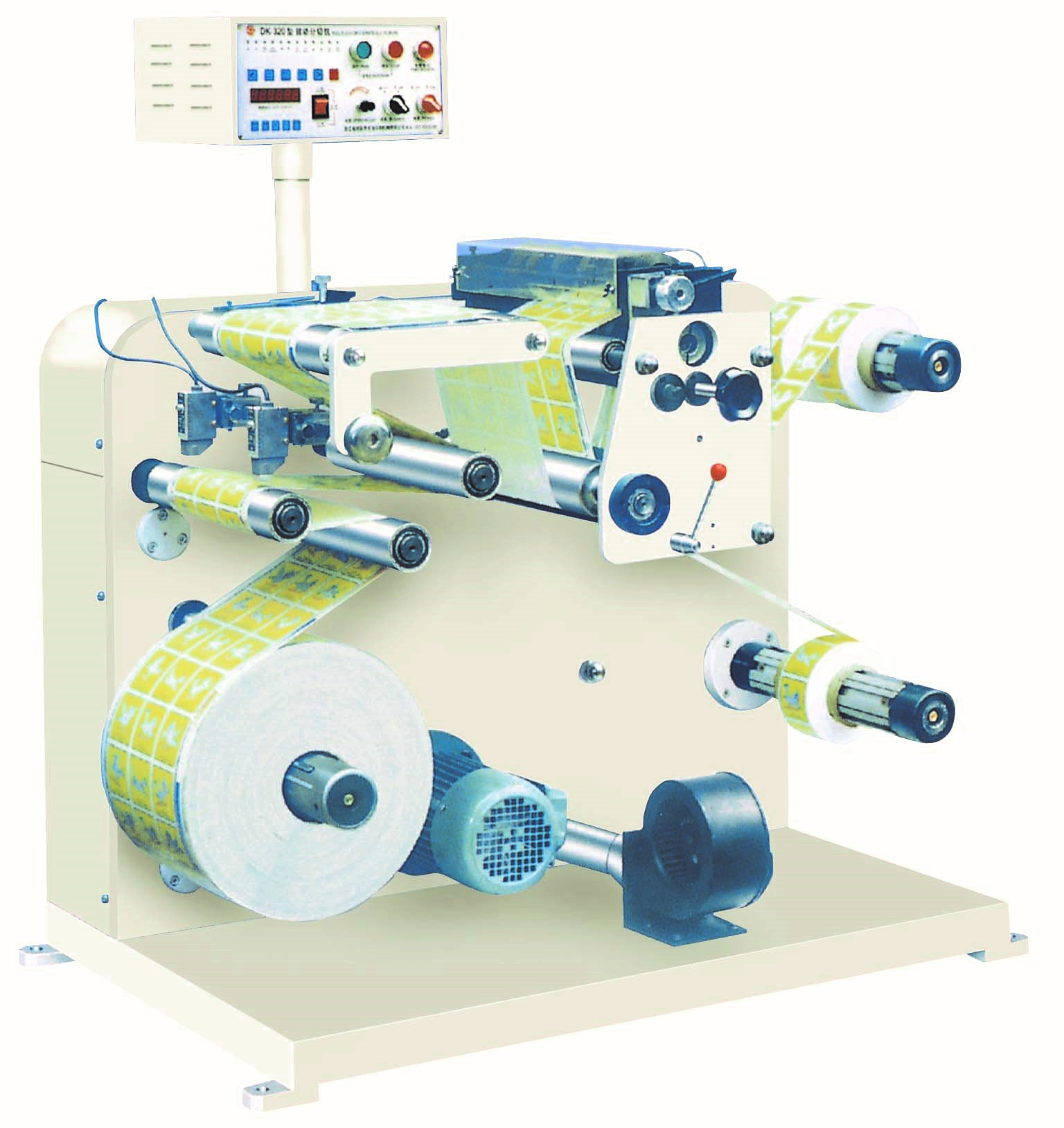

DK-320 и DK-450 – узкорулонные бобинорезальные машины с шириной роля до 320 мм и до 450 мм - простые бобинорезки с консольным креплением валов

http://www.flexomachines.ru/dk-1.files/image001.jpg




FQ-320 и FQ-450 – узкорулонные бобинорезальные машины с шириной роля до 320 мм и до 450 мм - простые бобинорезки с консольным креплением валов

http://www.flexomachines.ru/dk-1.files/fq320-small.jpg

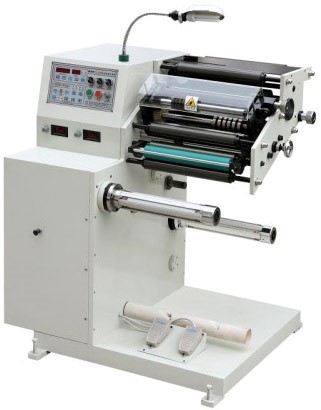

FQ-320-S - узкорулонная скоростная бобинорезка

http://www.flexomachines.ru/dk-1.files/fq320-ssm.jpg

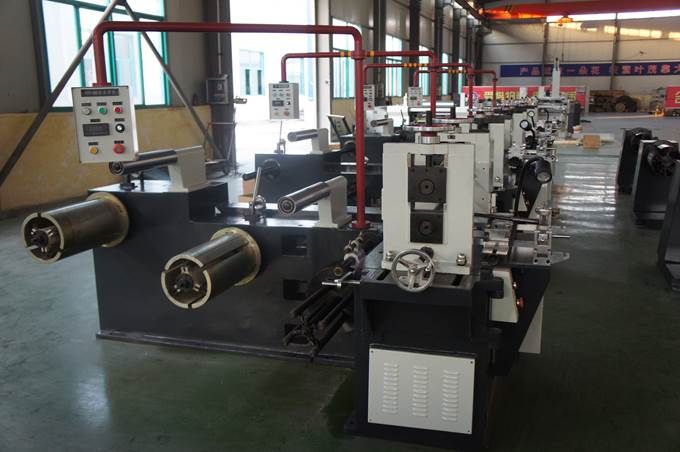

DK-400-S -узкорулонная скоростная бобинорезка для получения ролей шириной от 10 мм

http://www.flexomachines.ru/dk-1.files/image003.jpg

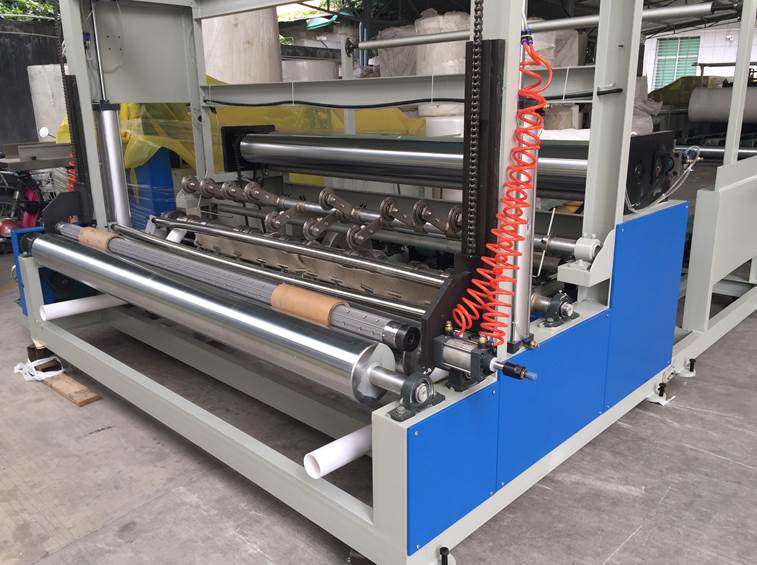

DK-550 – средней ширины бобинорезальные машины : с шириной роля до 550 мм с двухсторонним креплением валов

http://www.flexomachines.ru/dk-1.files/image004.jpg




DK-420/ DK-600 / DK-800 -средней ширины скоростные бобинорезальные машины: с двухсторонним креплением валов


http://www.flexomachines.ru/dk-1.files/image005.jpg

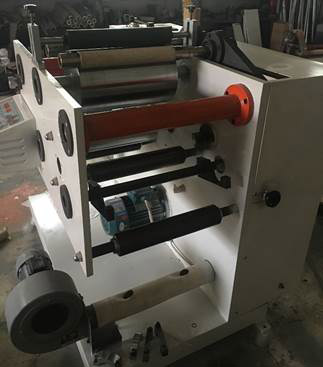

DK-950 средней ширины бобинорезки с шириной роля 950 мм


http://www.flexomachines.ru/dk-1.files/image006.jpg







.

Бобинорезки с шириной больше 1000 мм :



WFQ-V – вертикальные универсальные:

Ширина роля:

1300 мм / 1500 мм

Диаметры ролей:

600 мм / 420 мм

Скорость резки:

160 м/мин

Материал /Толщина:

Бумага 80-400 гр/м2

Пленка от 15 мкм






WFQ-H – горизонтальные универсальные:

Ширина роля:

1300 мм / 1600 мм

Диаметры ролей:

1500* мм / 600 мм

Скорость резки:

160 м/мин

Материал /Толщина:

Бумага 80-400 гр/м2

Пленка от 12 мкм



NW-Speed – горизонтальные универсальные для тканных и нетканных материалов:


Ширина роля:

1100 мм/ 1300 мм/ 1600 мм

Диаметры ролей:

1400 мм / 550 мм

Скорость резки:

200 м/мин

Материал /Толщина:

Бумага 20-400 гр/м2



QFJ - серия – широкорулонные бобинорезки горизонтального построения ( бобинорезки ), с шириной роля до 1300 мм и 1600 мм

http://www.flexomachines.ru/dk.files/qfg-1300-new.files/image001.jpg



DK-W-серии - предложение ... горизонтальные  бобинорезки

http://www.flexomachines.ru/dk-1.files/image008.jpg



DK-Q-A-серии - предложение ...-горизонтальные высокоскоростные бобинорезки


http://www.flexomachines.ru/dk-1.files/image009.jpg



DK-Fax-серии - бобинорезки для факсовой бумаги



http://www.flexomachines.ru/dk-1.files/image010.jpg

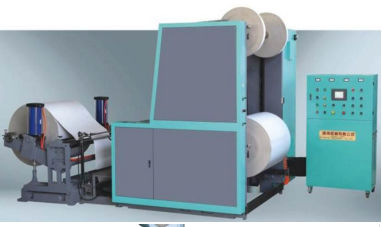

QFJ-900-1200 - бобинорезки для факсовой бумаги и кассовой ленты

http://www.flexomachines.ru/dk.files/qfj-900-fax.jpg



DFQ-1300 - скоростная бобинорезка для ролей большого диаметра



http://www.flexomachines.ru/dk.files/dfq-1300.jpg



ZE-2200- бобинорезка для бумаги от 15 г/м2

http://www.flexomachines.ru/dk.files/ze-fzj-c.jpg

.

Специализированные бобинорезки :

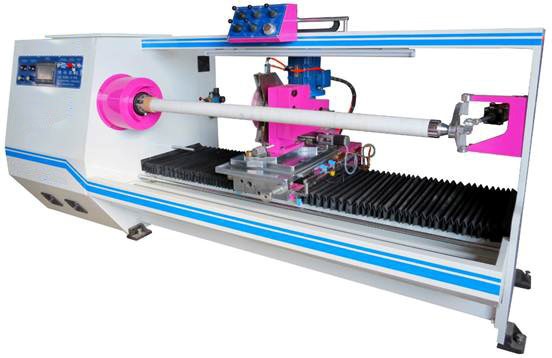

Scotch-серии - машина для резки роля скотча, самоклейки и других материалов с клеющим слоем

http://www.flexomachines.ru/dk-1.files/kh-701.jpg



DK-scotch-серии - бобинорезки для резки скотча, самоклейки и других материалов с клеющим слоем

http://www.flexomachines.ru/dk.files/dk-scotch-with-photos/image001.jpg



HX-2200 - бобинорезка для для перемотки, эмбоссирования и перфорации туалетной бумаги



http://www.flexomachines.ru/dk.files/hx-2200.jpg

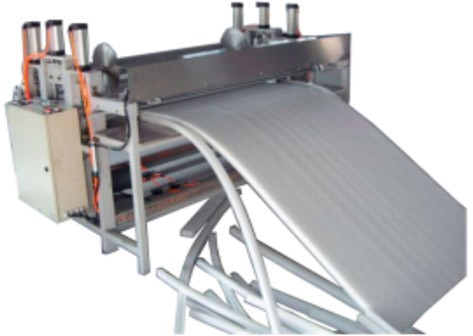

ZXM-1600 - машина для резки вспененных материалов (бобинорезка - листорезка)









BFQ-1100 – вертикальные универсальные:

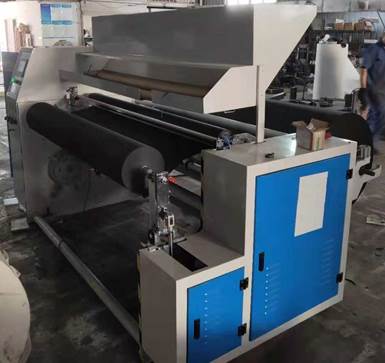

Бобинорезка для спанбонда:

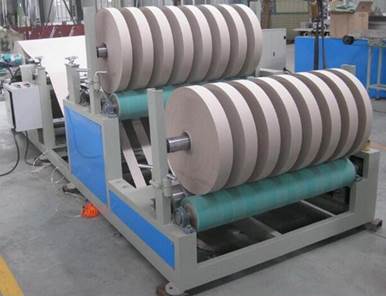

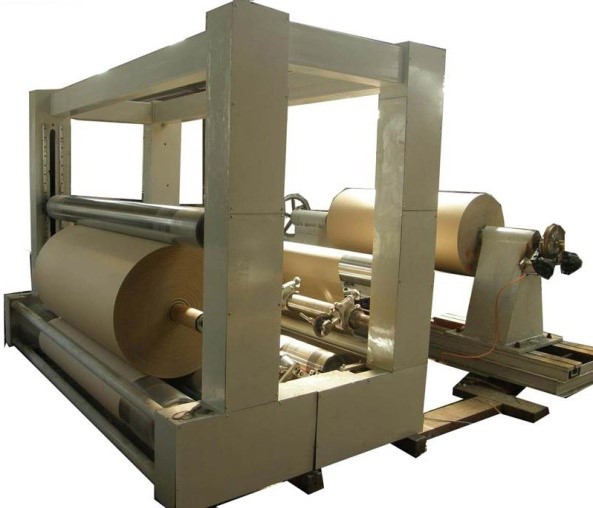

Бобинорезка для крафтбумаги:



Бобинорезка для бумаги скоростная:







Бобинорезка для WZFQ:





Бобинорезка для крафт бумаги, обоев, ситца, мелованной бумаги:



Бобинорезальная машина по туалетной бумаге с перфорацией QX3:



Бобинорезательная машина DFQ-1800С3-4







.

Контрольно-счетные перемоточные машины :

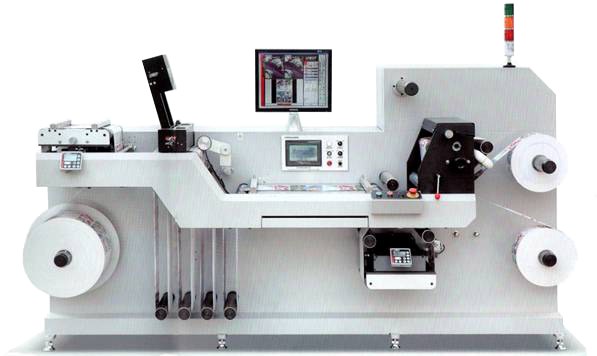

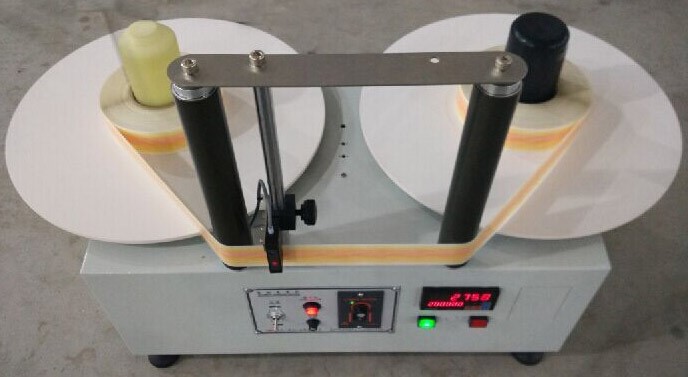

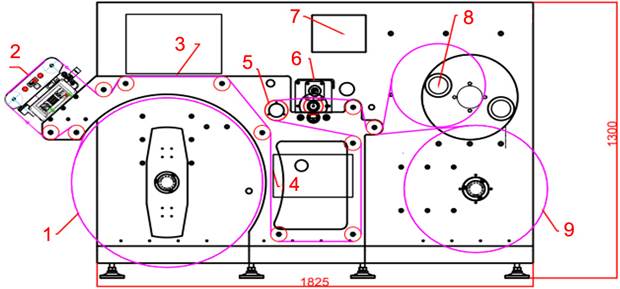

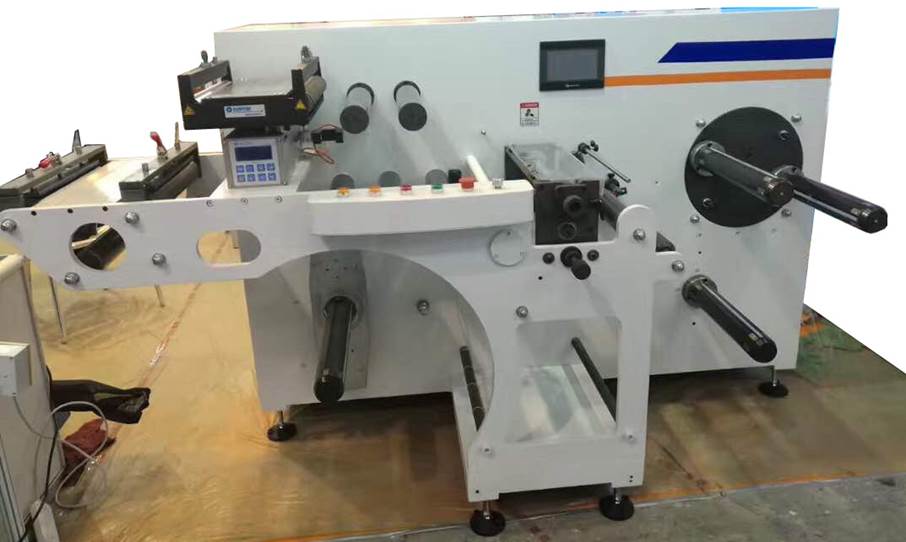

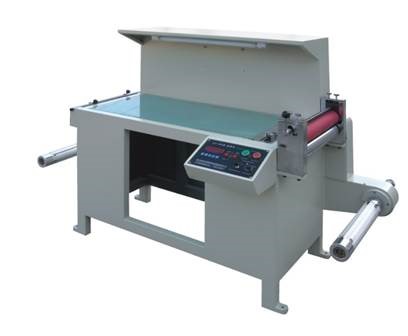

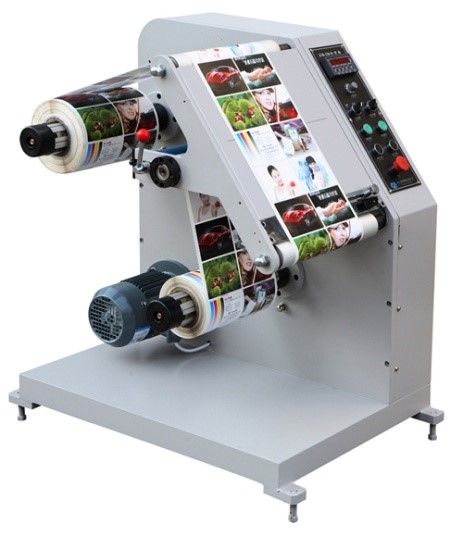

EM-320 - контрольно-инспекционная перемоточная машина

EM-320




ZB-320 - автоматическая контрольно-инспекционная машина

http://www.flexomachines.ru/dk-1.files/image012.jpg

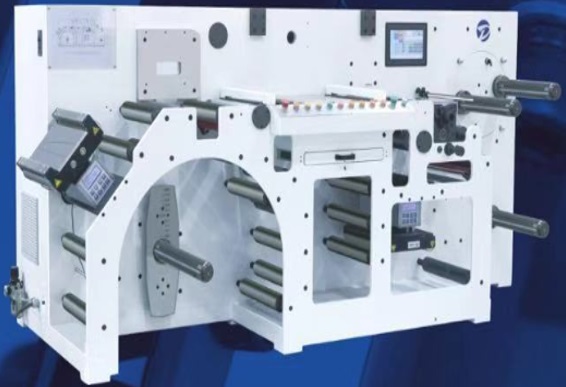

EM-J-серии -высокоскоростные контрольно-инспекционные машины

http://www.flexomachines.ru/dk-1.files/image013.jpg




Подробные фотографии по бобинорезке серии FQ



Основные технические характеристики продольно резальных машин (бобинорезок), поставляемых нашей компанией:

Модель бобинорезки

DK-320 / DK-450

DK-550

DK-600 / DK-800

LFQ- 1300

WFQ-1300 / WFQ-1600

Ширина рулона на размотке, мм

320 / 450

550

600 / 800

1300

1300 / 1600

Диаметр рулона на размотке, мм

500

700

600

600

800

Диаметр рулона на намотке, мм

480

600

450

400

600

Диаметры валов, мм

76

76

76

76

76

Мин. ширина конечного продукта на    намотке, мм

20

30



30

25

Погрешность резки, мм

0,5

0,2

0,3

0,5

0,2

Макс. скорость, м/мин

75

100

120

160

160

Габариты (ДхШхВ), мм

1200х800х1200

1400х1000х1500

1800х1600х1400





Вес, кг

400

700

850

1800

2000/2500

Дополнительно

DK-320 / DK-450

DK-550

DK-600 / DK-800

LFQ- 1300

WFQ-1300 / WFQ-1600

Видео по бобинорезке

DK-320 / DK-450

работа бобинорезки DK-550

DK-600 / DK-800

работа бобинорезки LFQ- 1300

WFQ-1300 / WFQ-1600





Продольно-резальные и контрольно-счетные машины, современные тенденции развития - статья ...



Методы продольной резки рулонных материалов - статья ...



Бобинорезки и листорезки SOMA ...

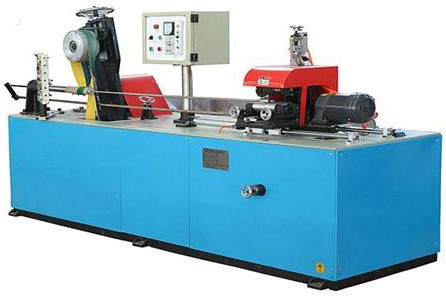

Шпулерезки ...

Шпулерезка-800 для втулок от 10 мм до 76 мм и других внутренних диаметров...

Шпулерезки для втулок 40 мм, 76 мм и других диаметров...


Шпулерезка-600 с автоматическим снятием нарезанных шпуль


Машина для навивки туб для туалетной бумаги и салфеток


Контрольная, счетная и инспекционная машина Inspector-500



Бобинорезальная машина для резки крафт-бумаги серии Craft



Бобинорезка серии NW для нетканых материалов – бобинорезальная машина



Фотографии DK-320 с дисковыми ножами и фрикционными тормозными муфтами...

Фотографии DK-450 с дисковыми ножами и электромагнитными тормозными муфтами...

Фотографии DK-550 с лезвийными ножами и электромагнитными тормозными муфтами...

Фотографии DK-800 с дисковыми ножами и электромагнитными тормозными муфтами...
