Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка)










Скоростная ротационная листорезальная машина GM-1400
с несколькими размоточными валами



Листорезальная машина GM-1400/1700/1900 предназначена для размотки рулонов бумаги (картона) с нескольких ролей и разрезки их на листы. Листорезка серии GM сконструирована на основе немецких и британских технологий и оснащена компьютеризированной системой управления (KEB), серводвигателем (from Germany), блоком управления серводвигателя (from Japan), конвейерными ремнями (NITTA from Japan), пневматическим вибратором (FINDEVA from Switzerland), электрической системой (SCHNEIDER and OMRON), высокоточными ножами (from Germany).

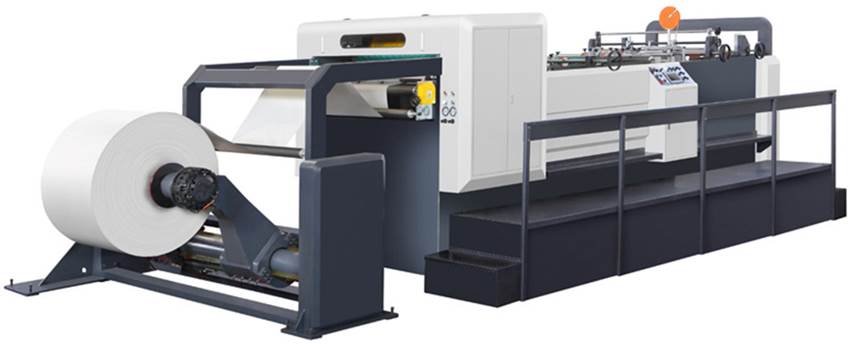

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 1.

1 роль на размотке

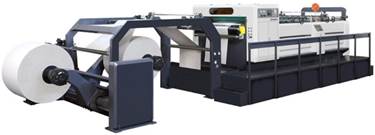

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 2.

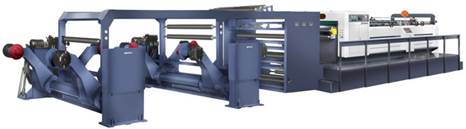

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 3.

роля на размотке

4 роля на размотке







Данная листорезальная машина пользуется широким спросом в полиграфии, имеет высокую производительность и является выгодным вложением для вашего бизнеса.



Технические характеристики листорезальной машины GM-1400:



GM-1400

с 1-м ролем на размотке

с 2-мя ролями на размотке

с 4-мя ролями на размотке

Способ резки

Верхний нож вращается, Нижний нож неподвижен

Рабочая ширина роля на размотке  макс

1400 мм

Скорость резки (макс)

300 рез/мин

Линейная скорость (макс)

300 м/мин

Материал

Бумага, картон 50-500 г/м2

Максим. диаметр рулона

1600 мм

Ширина роля (макс)

1400 мм

Длина нарезаемых листов

400 - 1600 мм

Точность реза

+\- 0,4 мм

Вес нетто брутто

10 тонн

13 тонн

15 тонн

Давление воздушного компрессора

0.8Mпa

Электропитание

380 В / 220 В * 50 Гц

Потребляемая мощность

23 кВт

25 кВт

27 кВт





Машина оснащается 1-м, 2-мя или 4-мя ролями на размотке; калибровочным устройством, устройством сбора пыли, антистатическим устройством.

Для обеспечения листорезальной машину непрерывной, стабильной и быстрой скоростью резки, завод-изготовитель ввел в конструкцию передовые технологии, и главным образом систему передачи с приводом от серводвигателя переменного тока. Для того чтобы обеспечить точность резки выше, а инструмент более устойчив к износу, высокую скорость вращения ротационного ножа, завод использовал импортные комплектующие, в том числе из Германии. Также это обеспечило точность подшипников и высокую износостойкость режущего ножа.

Сенсорная панель управления упрощает работу с листорезальной машиной.



Видео работы скоростных ротационных листорезок серии GM смотрите здесь:



Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 4.

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 5.

Система простого безвтулкового крепления и подъема размоточного вала

Датчики счета листов





Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 6.

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 7.

 Нож для ротационной резки на листы

Электрический шкаф управения с контроллером PLC

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 8.

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 9.

Система получения прямогу угла у нарезаемых листов

Система приемки и степлирования нарезанных листов

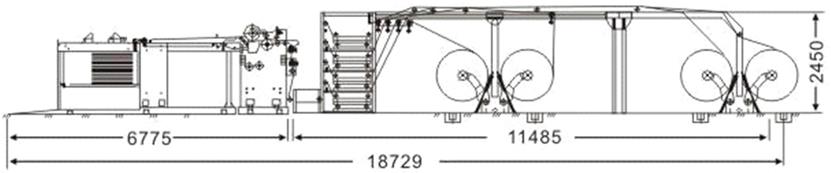

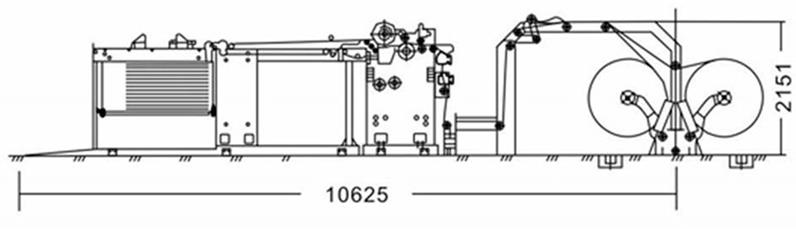

Схемы построения листорезальных машин серии GM :

Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 10.





Скоростная ротационная листорезальная машина GM-1400 с несколькими размоточными валами (листорезка - флаторезка). Фотография 11.



Видео работы скоростных ротационных листорезок серии GM смотрите здесь:

1-ролевая размотка

2-ролевая размотка

4-ролевая размотка

https://youtu.be/ncHMzQgwMNc

https://youtu.be/aBd5ODJUXb0

https://youtu.be/DdnF43FZBNw
