Листорезальные машины (Флаторезки)



Листорезальные машины (флаторезки) предназначены для размотки полотна с роля на листы заданного формата. Флаторезки комплектуются с поперечным резом и в комплектации с поперечным и продольным резом.



Основные модели листорезок - флаторезок :

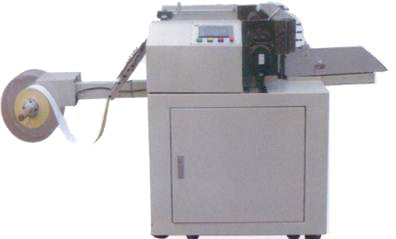

Листорезка QD-short с шириной резки до 600 мм

Листорезки серии QD-350-420-600 с шириной резки до 350мм, 420 мм и 600 мм соответственно

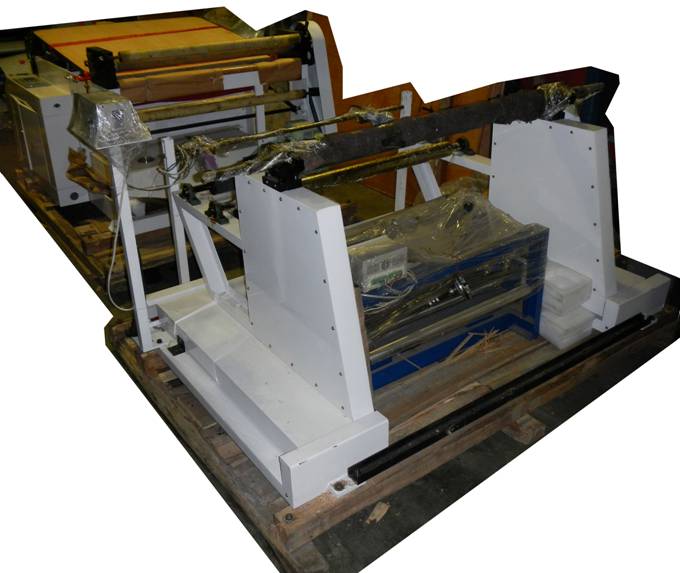

Листорезки QD-950 с шириной резки до 950мм

Листорезка QD-1100-S/ QD-1300-S / QD-1600-S для тонких материалов (от 10 мкм или 15 грамм) с шириной резки до 1000 мм

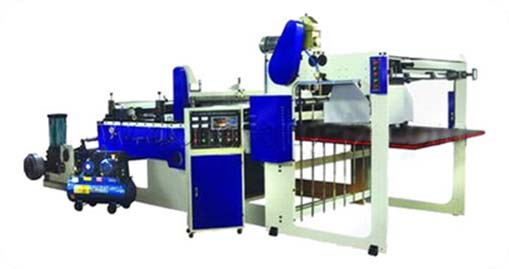

Листорезки DFJ-B 600-1600 с шириной резки до 600 мм, 1000 мм, 1300 мм и 1600 мм

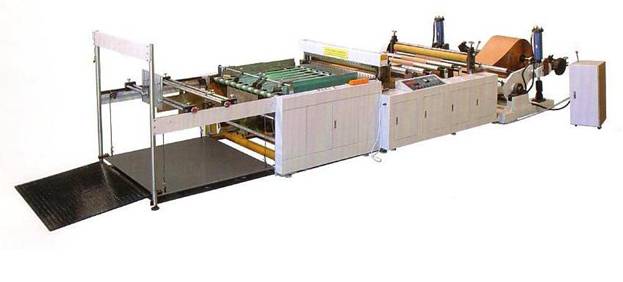

Листорезки серии HQD с шириной резки до 1300 мм и более

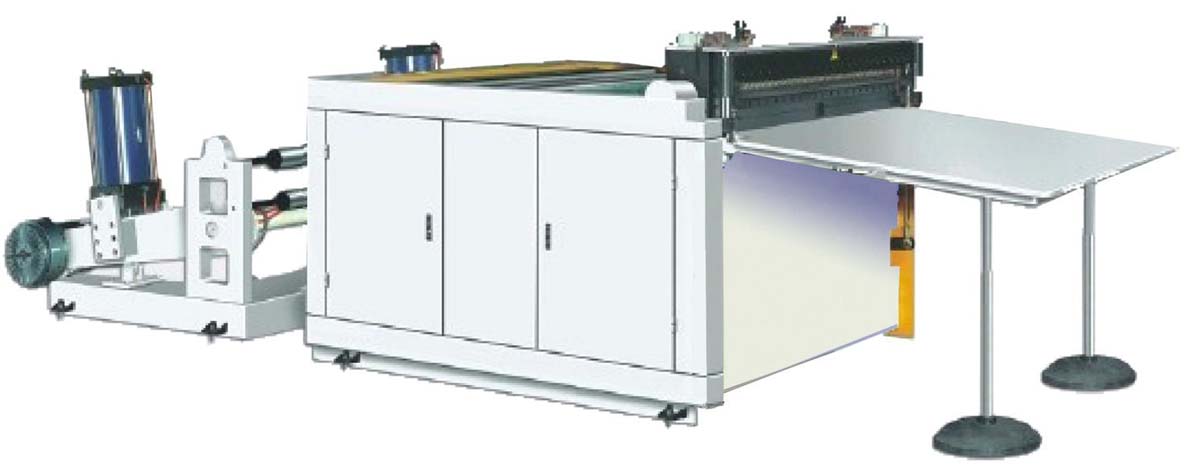

Листорезка PHJ-1000 с шириной резки до 1000 мм

Листорезка QD-film для тонких материалов и толстых материалов

Листорезки GM-1400 с шириной резки до 1400 мм

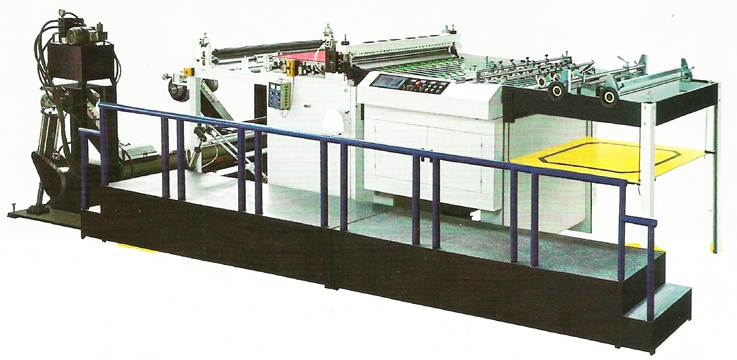

Листорезки QD-1400 с шириной резки до 1400 мм и столом самонаклада



Специализированные листорезки:

Станок для ультразвуковой резки (резка ультразвуком) этикеток US-Cut-2080

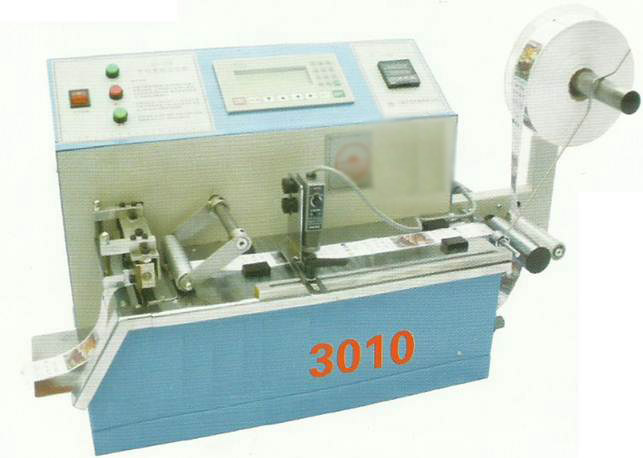

Станок горячей и холодной резки фабричных лент

на тканной и нетканной основе US-Cut-3010

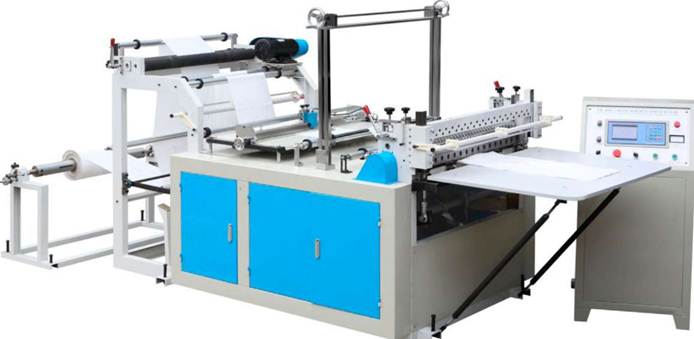

Основные узлы флаторезки:



-узел размотки (количество одновременно разматываемых ролей от 1 до 4х);

- узел проводящих валов, так же служащих для натяжения полотна;

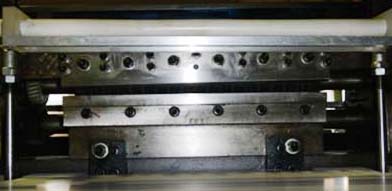

- узел резки, состоящий из подвижного вала с ножом и неподвижного ножа (Контр нож) который регулируется для четкого, ровного края (рез происходит по принципу ножниц), либо два подвижных вала с ножами, где нижний будет регулировочным, либо гильотинные ножи;

-выводной узел, состоящий из ременно-роликовой или валковой системы; приемный узел – приемный стол с системой равнения стопы;

- при наличие продольной резки устанавливается вакуумная система удаления отходов.





Листорезка QD-1200, подробно здесь ...



НАСТОЛЬНАЯ узкорулонноая Листорезка QD-simple, подробно здесь ...



Листорезальная машина (флаторезка) с микрокомпьютерным управлением HQJ-800-1100-1300-D, подробно здесь ...



Листорезальная машина QD-1200-termo с системой нагрева пленки на размотке для выпрямления пленки, подробно здесь ...

Фотографии листорезки QD-450-short ...

Фотографии листорезки QD-450-short-2 ...



Сравнительная таблица технических характеристик листорезок – флаторезок:

Модель

QD 350 мм

QD 420 мм

QD 600 мм

QD 950

DFJ-B

1100

DFJ-B

1300

DFJ-B

1600

Ширина полотна

350

420

600

950

1100

1300

1600

Длина реза макс.

999 мм

999 мм

999 мм

999 мм

2000 мм

2000 мм

2000 мм

Максимальный диаметр рулона

600 мм

600 мм

600 мм

600 мм

1200 мм

1200 мм

1200 мм

Скорость резки макс.

180 шт./мин.

180 шт./мин.

180 шт./мин.

180 шт./мин.

80 шт./мин

80 шт./мин

80 шт./мин

Потребляемая мощность

1.1 кВт

1.1 кВт

1.1 кВт

1.1 кВт







Вес

700 кг

700 кг

700 кг

700 кг







Габаритные размеры (ДхШхВ)

2.6 м * 1.1 м * 1.15 м

2.6 м * 1.2 м * 1.15 м

2.6 м * 1.35 м * 1.15 м

2.6 м * 1.55 м * 1.15 м

6650 мм*
2200 мм*
1650 мм

6650 мм*
2600 мм*
1650 мм*

6650 мм*
2900 мм*
1650 мм

Точность резки, (мм)

(+-)0,3

(+-)0,3

(+-)0,3

(+-)0,3

+/-0,15

+/-0,15

+/-0,15

Инструкция ...
