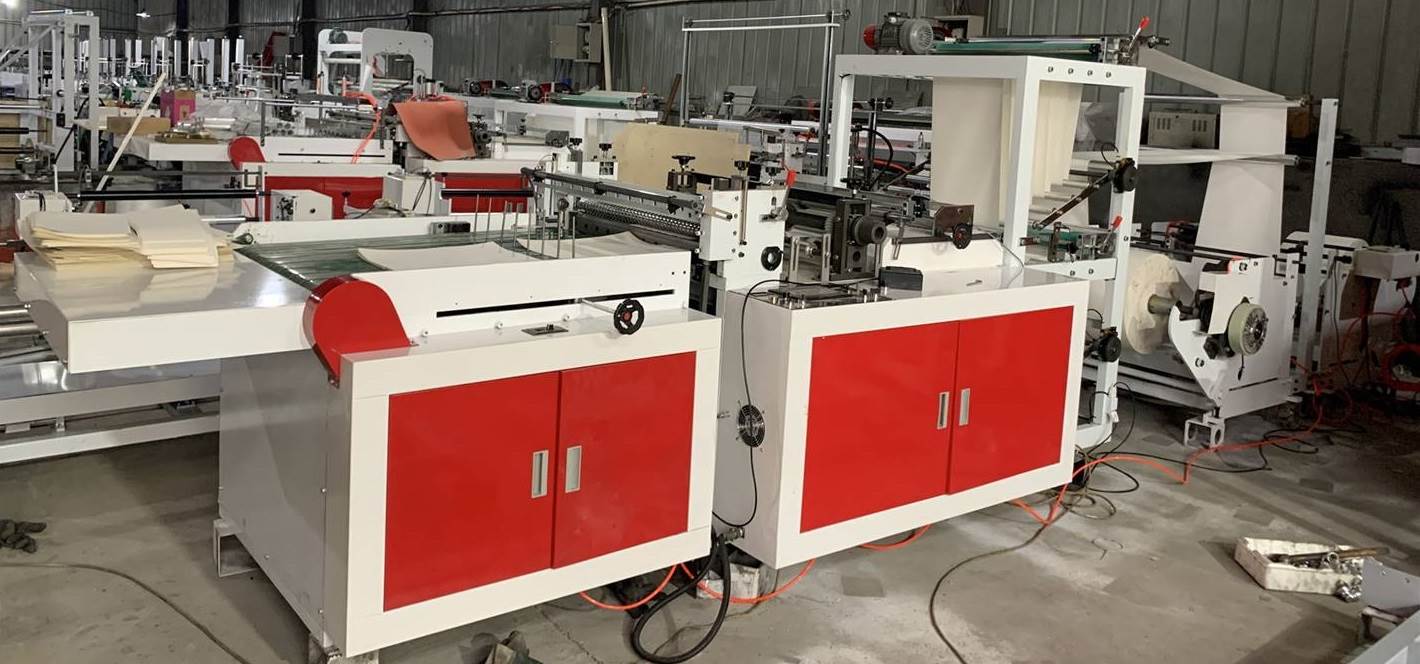

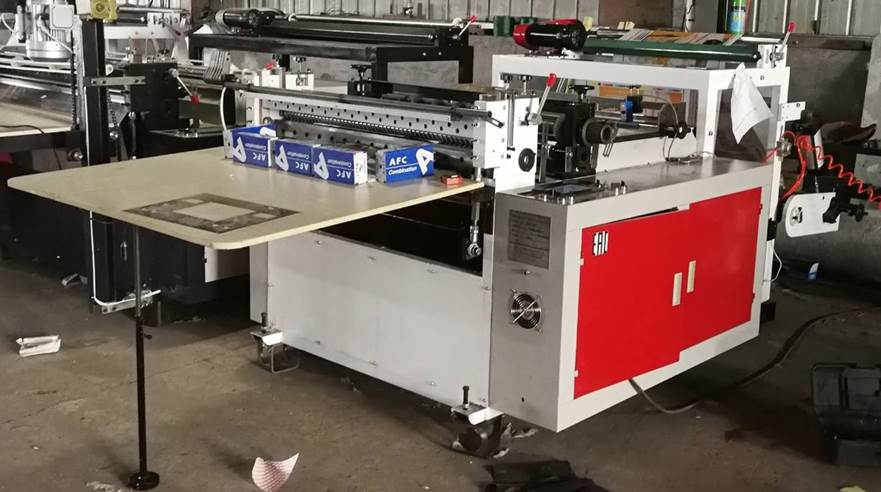

Универсальная листорезальная машина серии QD для нарезки материалов
разной толщины (от 15 микрон до 550 грамм/м2) с роля на листы
Листорезальная машина серии QD предназначена для резки различных пленок, нетканных материалов, бумаг и картонов разной плотности и толщины, кашированной фольги с картоном, листовые пластики в ролях и другие рулонные бумаги.
В листорезальной машине применяются микрокомпьютерное цифровое управление с сенсорного дисплея, протяжка материала может осуществляться сервоприводом(ОПЦИЯ), что обеспечивает высокую точность и скорость резки, наличие в листорезке оптического датчкика для продольной приводки по метке на материале также обеспечивает точность реза относительно запечатанного на материале изображения.
Основные технические характеристики листорезальных машины QD-серии
Характеристика \ Модель |
500 |
600 |
700 |
800 |
1000 |
1200 |
1300 |
1500 |
1600 |
Ширина реза макс., мм |
450 |
550 |
650 |
750 |
950 |
1150 |
1250 |
1450 |
1550 |
Длина реза максим. |
1500 мм |
||||||||
Диаметр роля максим. |
600 мм |
1000 мм |
|||||||
(возможна размотка для ролей диаметром до 1200 мм и весом до 1000 кг) |
|||||||||
Скорость резки макс. |
50 м / мин. |
||||||||
Точность резки |
± 0.2 мм |
||||||||
Мощность листорезки |
2.2 кВт |
3.2 кВт |
5.5 кВт |
||||||
Вес листорезки, кг |
700 |
750 |
800 |
850 |
1500 |
1600 |
1700 |
1800 |
2000 |
Длина х Ширина, мм |
2450*750 |
2450x850 |
2450x950 |
2450x1050 |
3000х1250 |
3000x1450 |
3000x1550 |
3000x1750 |
3000x1850 |
Высота листорезки, мм |
1500 |
|
|
Некоторые видео работы листорезальных машин серии QD
Листорезальная машина QD-500 – подробные фотографии и видео работы листорезки смотрите здесь ... |
|
Листорезальная машина QD-1000 с продольной резкой – подробные фотографии и видео работы листорезки смотрите здесь ... |
Листорезальная машина QD-500 с системой продольной резки дисковыми
ножами – |
|
|
|
|
|
Листорезальная машина QD-800 – подробные фотографии и видео работы листорезки смотрите здесь ... |
|
Листорезальная машина QD-1300 – подробные фотографии и видео работы листорезки смотрите здесь ... |
Листорезальная машина QD-800 с двумя ролями размотки и ковейером после нарезки – подробнее здесь ... |
|
Листорезальная машина QD-1300 с конвейером и продольной резкой – подробные фотографии и видео работы листорезки смотрите здесь ... |
Базовая комплектация листорезальной машины QD:
1 |
Микрокомпьютерное цифровое управление листорезкой с сенсорного дисплея |
2 |
Инвертер для регулировки скорости резки |
3 |
Основной микрошаговый мотор 1.1 кВт (опция сервопривод 1.5 кВт) |
4 |
Подающий мотор 400 Вт |
5 |
Протягивающий мотор 400 Вт |
4 |
Система резки листов |
5 |
Оптический датчик продольной приводки резки по метке на материале |
6 |
Тормозная электромагнитная муфта 5 кгс на размотке (опция 10 кгс) |
7 |
Пневматический подъемник для ролей весом до 300 кг (опция до 1500 кг) |
Опциональные устройства для листорезальной машины QD -серии
1 |
Система контроля и равнения края полотна |
2 |
Основной сервомотор 1.5 кВт |
3 |
Пневматический подъемник для тяжелых ролей до 1000 кг |
4 |
Тормозная электромагнитная муфта 10 кгс на размотке |
5 |
Система продольной резки материала (для одновременной продольной и поперечной резки): -
система лезвийной резки для пленок |
6 |
Конвейер приёмки листов на выходе после поперечной резки полотна |
7 |
Стапелеукладчик для вывода листов на палет |
Основные системы и опции листорезальных машины ( листорезок – флаторезок ) серии QD
Основные системы и опции листорезальных машин ( листорезок - флаторезок ) серии QD

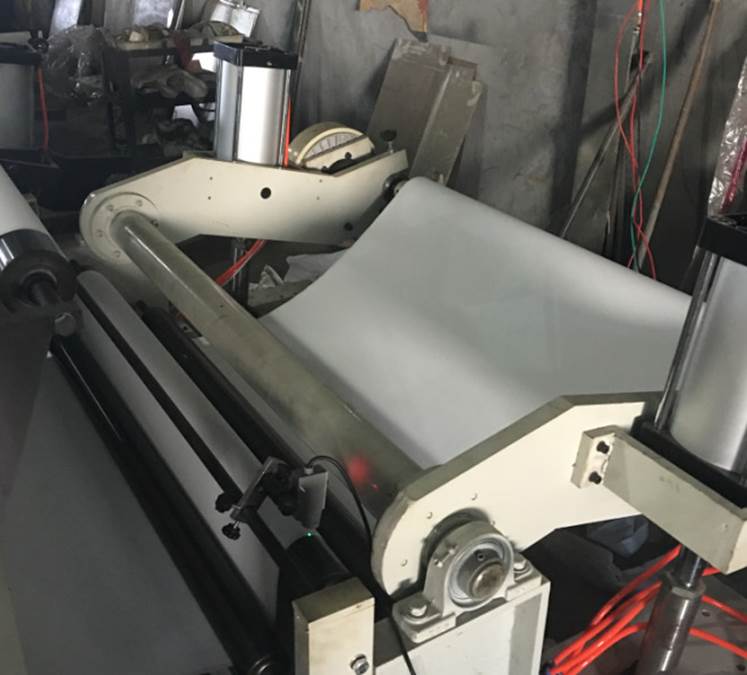

Система пневматического подъема тяжелых ролей |

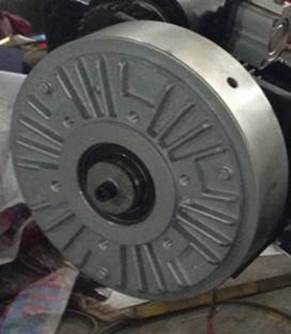

Система автоматического контроля натяжения полотна на размотке с помощью электромагнитной муфты |
|
|
|
|
|
||

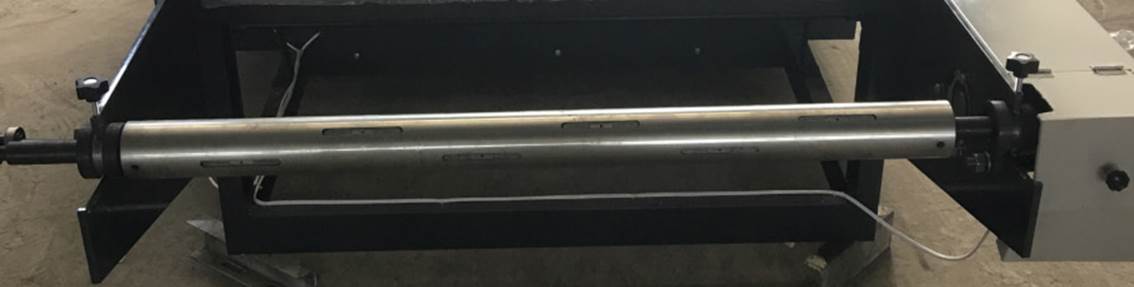

Роль на размотке полотна листорезальной машины ( флаторезки ) крепится с помощью вакуумного размоточного вала |
||
|
||
Система конроля и равненения края полотна |
||
|
||

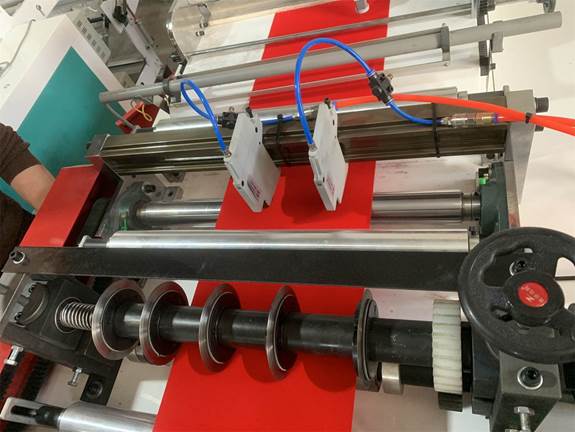

Система продольной резки дисковыми ножами двух типов |

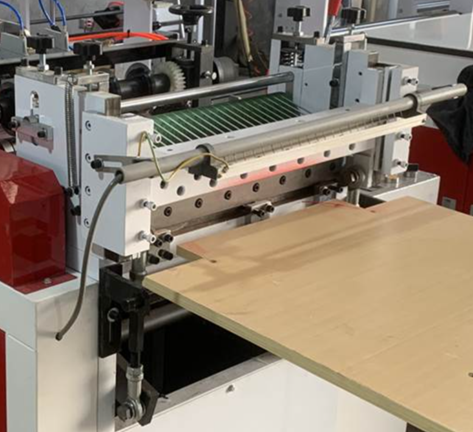

Система гильотинной резки листорезки с системой снятия статического электричества |
|
|
|
|

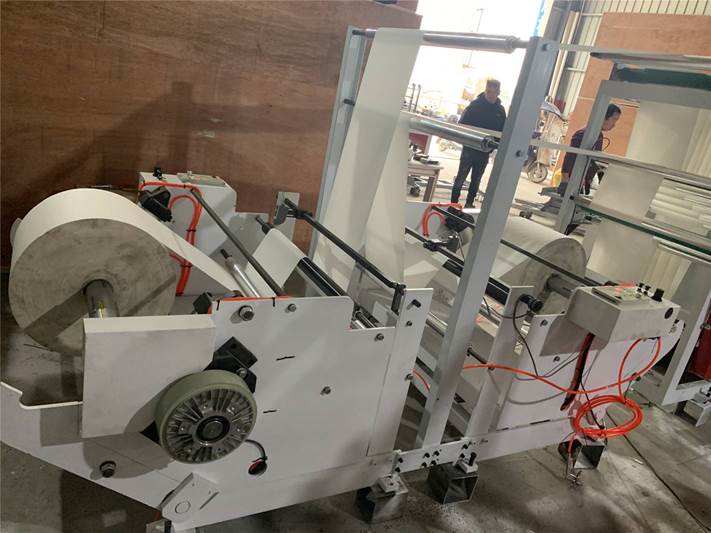

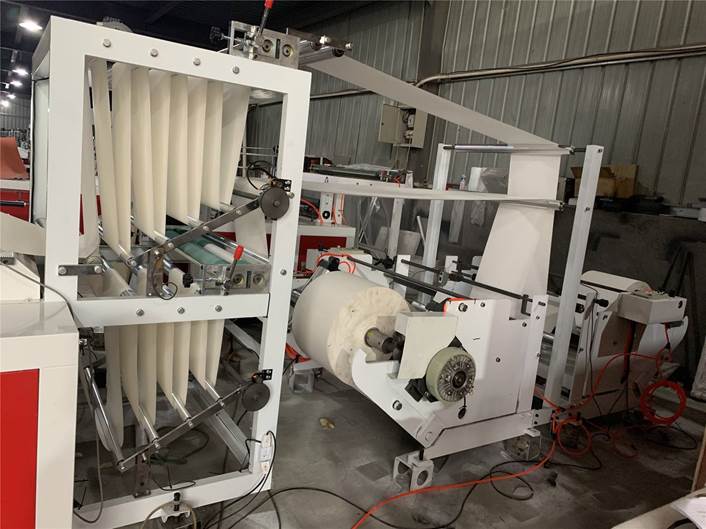

Система размотки двух ролей одновременно, видео работы системы размотки здесь … |
||
|
|
|

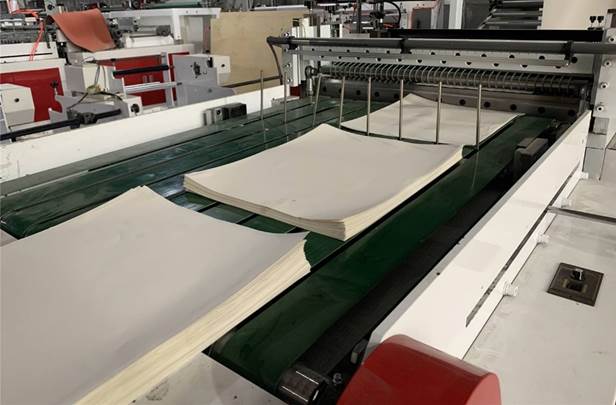

Система вывода нарезаных листов на конвейер заданными пачками |

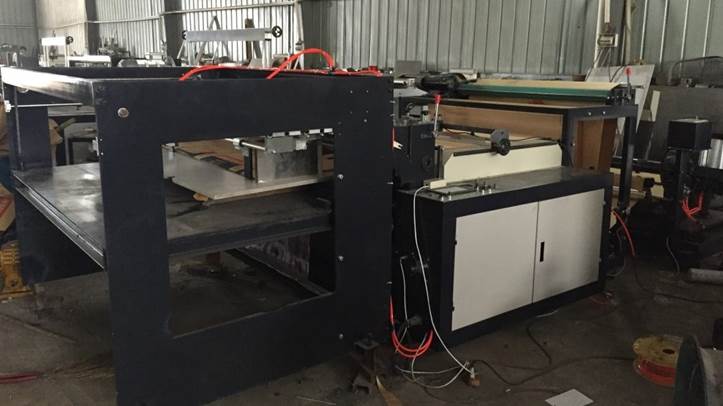

Система вывода нарезаных листов на паддон с выравниванием пачки |
|
|
|
|
Видео работы конвейера для получения пачек смотрите здесь … |
Видео работы приёмки листов на палет - стапелеукладчик смотрите здесь … |
|
Другие видео работы листорезки серии QD смотрите здесь:
В комплектации: - с системой продольной резки дисковыми ножами, - с системой гидравлического подъема ролей, - с системой контроля и равнения края полотна, - с сервоприводом на размотке, - с тормозной электромагнитной муфтой, - с датчиком приводки резки по напечатанной на материале метке |
В комплектации: - с системой гидравлического подъема ролей, - с системой контроля и равнения края полотна, - с сервоприводом на размотке, - с тормозной электромагнитной муфтой, - с датчиком приводки резки по напечатанной на материале метке |
|
|
|
В комплектации: - с системой гидравлического подъема ролей, - с тормозной электромагнитной муфтой, - с датчиком приводки резки по напечатанной на материале метке |
|
QD-500 - листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты : |
|
|
|
QD-700 - листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты резки тонкой плёнки: |
|
|
|
QD-800 - листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты на производстве: |
|
|
|
QD-800 - листорезальная машина – листорезка – флаторезка – флаторезальная машина - нарезка плёнки – тестирование на заводе |
|
|
|
QD-800 - листорезальная машина – листорезка – флаторезка – флаторезальная машина - нарезка самоклейки с продольной резкой и работе по метке |
|
|
|
QD-800 - листорезальная машина с конвейером– листорезка – флаторезка – флаторезальная машина -нарезка плёнки – тестирование на заводе |
|
|
|
QD-1000 - листорезальная машина – листорезка – флаторезка – флаторезальная машина - резка листов длиной 1500 мм со скоростью 30 листов в минуту |
|
QD-1000 – листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты : |
|
QD-1300 – листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты : |
|
|
|
QD-1500 с конвейером на приёмке листов и системой продольной резки дисковыми |
|
|
|
ОПЦИЯ для QD-серии: Конвейер для приёмки нарезанных листов - листорезальная машина QD-серии - листорезка |
|
ОПЦИЯ для QD-серии: Конвейер для приёмки нарезанных листов - листорезальная машина QD-серии - листорезка 2 |
|
ОПЦИЯ для QD-серии: Автоматический стол приёмки листов - листорезальная машина QD-серии - листорезка |
Подробнее по листорезкам серии QD читайте здесь …
Похожие модели листорезальных машин: листорезка QD-950 , листорезки серии QD-S , листорезка PHJ-1000 , листорезка QD-1200 , старая версия листорезальных машин серии QD , листорезка серии HQJ.
